(1) GPIO_Read模块

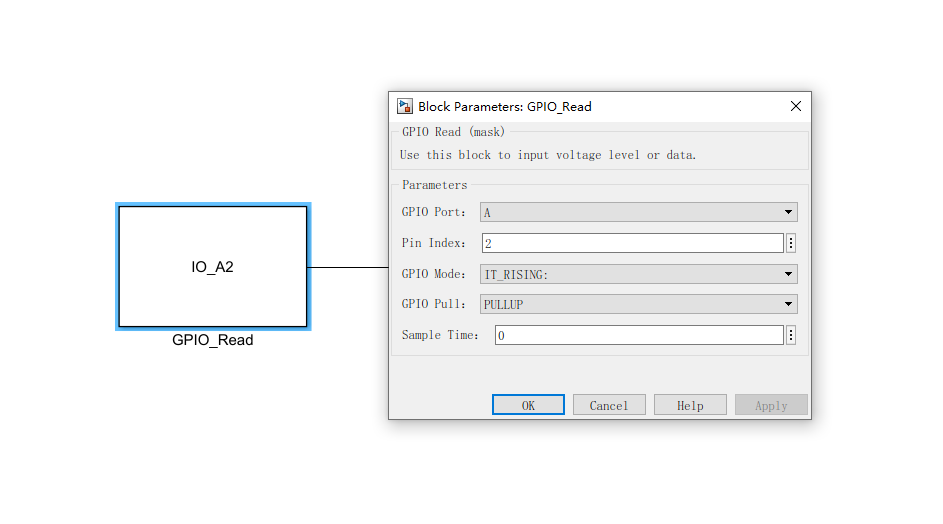

通过 GPIO_Read 模块，用户可以实现对电平的高低读取，并进行输出。为了实现功能，用户需要了解以下参数的含义以及设置

  • GPIO Port：选择GPIO 模块的字母引脚

  • Pin Index：选择对应字母下的数字编号

  • GPIO Mode：选择GPIO 的工作模式

  • GPIO Pull：选择对GPIO 引脚的上拉下拉

  • Sample Time ：采样时间，推荐与系统步长一致

../../../_images/image73.png

GPIO_Read模式下输入输出功能选择

../../../_images/image74.png

GPIO_Read 功能选择界面，从上到下分别对应默认输入，输入上拉，输入下拉，输入浮空。其中IT 能够出发中断，EVT 只能设置中断标志位，不产生中断。当选择了IT_RISING（FALLING）时，需要在GPIO_Pull中选择对应的PLULLUP（PULLDOWN），使用INPUT 或者RISING_FALING时使用NOPULL

../../../_images/image75.png
